Контроллер электродвигателя — это электронное устройство, которое управляет работой мотора: регулирует скорость, крутящий момент, направление вращения и защищает двигатель от перегрузок.
Современные электродвигатели (особенно бесщёточные BLDC либо их другая аббревеатура PMSM) не могут работать напрямую от аккумулятора. Именно контроллер преобразует энергию батареи в управляемое вращение, обеспечивая стабильную и эффективную работу системы.
Контроллеры электродвигателей применяются в самых разных областях:
Инфографика: аккумулятор → контроллер → двигатель → датчики
Контроллер выполняет сразу несколько критически важных задач.
1. Управление скоростью
Скорость двигателя регулируется с помощью широтно-импульсной модуляции (ШИМ): контроллер быстро включает и выключает питание, изменяя среднюю мощность на обмотках.
2. Управление крутящим моментом
Крутящий момент напрямую зависит от тока. Поэтому тяговые контроллеры рассчитаны на высокие значения ампер — особенно в электротранспорте. Контроллеры работают в одном из режимов: либо управление скоростью, либо моментом (это 2 совершенно разных режима управления).
3. Реверс и торможение
Контроллер может обеспечивать движение вперёд/назад, а также торможение двигателем (рекуперативное торможение).
4. Круиз-контроль
Круиз-контроль, это функция удержания скорости/момента, как на современных автомобилях, когда едешь на трассе, чтобы не держать постоянно ногу на педали.
4. Защитные функции
Современные контроллеры двигателя включают:
Контроллеры различаются по типу двигателя и принципу управления.
Контроллеры различаются по типу двигателя и принципу управления.
BLDC-контроллеры (бесщёточные двигатели)
BLDC (другое название PMSM) — бесщёточный двигатель постоянного тока, один из самых распространённых в электротранспорте.
Преимущества BLDC:

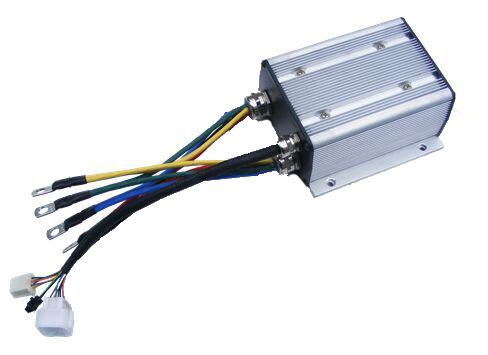

Для таких двигателей часто используются синусоидальные контроллеры, обеспечивающие плавность и тишину работы. Например, для мощных проектов до 7кВт подходит: KLS7230S 24–72V — синусный BLDC контроллер Kelly
PMSM (Permanent Magnet Synchronous Motor) — синхронный двигатель с постоянными магнитами.
BLDC (Brusless DC motor) - безщёточный электродвигатель постоянного тока, и это тоже синхронный двигатель с постоянными магнитами. Так что по сути PMSM и BLDC - это одно и тоже.
Синусоидальные контроллеры Kelly подходят для обоих типов моторов, обеспечивая высокий КПД и мягкий старт.
Коллекторные (щеточные -brushed) двигатели до сих пор применяются в лебёдках, простых тяговых системах, рич-траках, в старых советских и бюджетных проектах. Для них требуется отдельный тип контроллера: KDS72200E 24–72V — Мини щёточный контроллер Kelly

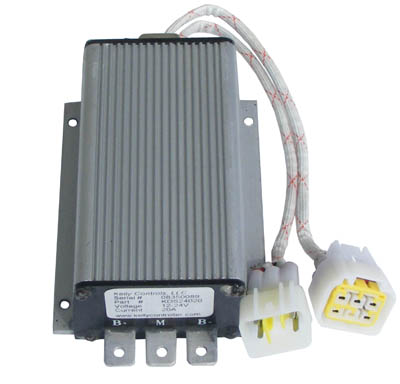

KDS СЕРИЯ - это контроллеры для щёточных моторов на постоянных магнитах.
Асинхронные контроллеры ( другое название индукционные, либо с английской аббревиатурой "AC" - переменный ток) используются для управления обычными асинхронными двигателями, которые чаще применяются в промышленности. По сути контроллера это частотный преобразователь, но исполненный в более простом виде и питается от постоянного тока (батареи), а частотники питаются от сети переменного тока ~220/380В.
Пример такого контроллера: kac72601-8080i
Контроллеры BLDC делятся на два типа:
Сенсорные
Sensorless (без датчиков)
Работают по обратной ЭДС, проще и дешевле, но низкая точность и используются только в двигателях небольшой мощности.
Пример: KSL24150 12–24V— Безщёточный BLDC контроллер Kelly
Выбор контроллера зависит от нескольких ключевых параметров.
1. Напряжение батареи
Для лёгких систем 48V: KLS4812S 24–48V-120A
2. Расчет контроллера по мощности и току
Используется формула: I=P/U
Пример: Мотор 3000 Вт, батарея 72 В: I=3000/72≈42A
Контроллер выбирают с запасом минимум 30–50%
| Тип контроллера | Напряжение | Ток | Применение |
|---|---|---|---|
| KLS7230S | 24–72 В | 300 А | мощный BLDC (электромотоциклы, багги) |
| KLS7218S | 24–72 В | 200 А | средний транспорт (скутеры, трициклы) |
| KLS4812S | 24–48 В | 120 А | лёгкие системы (электровелосипеды) |
3. Синусоидальный или трапецеидальный контроллер
Для транспорта средней мощности: KLS7218S 24–72V-200A
4. Рекуперация энергии
Рекуперация позволяет возвращать часть энергии при торможении.

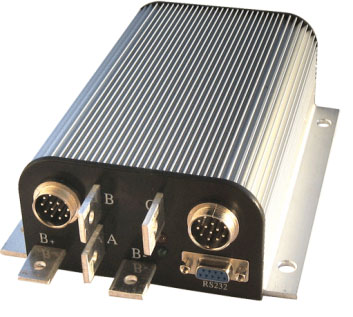

KBL24301X 12–24V-300A BLDC Controller with Regen
Можно ли использовать контроллер без датчиков Холла?
Да, sensorless модели работают по обратной ЭДС, но для тяжёлого старта лучше сенсорные.
Что важнее — мощность или ток?
Ток важнее: именно он определяет тягу и перегрузочную способность.
Чем отличаются Kelly контроллеры от бюджетных аналогов?
Kelly обеспечивает синусоидальное управление, программируемые параметры, высокие токи и надежную защиту.
Контроллер электродвигателя — ключевой элемент любой современной системы электропривода.
От правильного выбора зависит мощность, плавность работы, безопасность и ресурс двигателя.
Если вы подбираете контроллер для BLDC, PMSM или brushed двигателя, ориентируйтесь на напряжение, ток, тип управления и наличие функций вроде рекуперации.
На сайте Kellycontroller.ru представлены профессиональные контроллеры для электротранспорта и тяговых систем — от компактных моделей до решений на сотни ампер.
