Контроллер для щеточного двигателя: устройство, принцип работы и как выбрать

Щеточные двигатели постоянного тока широко используются в электротранспорте, промышленности и робототехнике. Для полноценной работы почти всегда требуется контроллер — устройство управления подачей энергии.



Что делает контроллер щёточного двигателя

• регулирует скорость вращения
• меняет направление
• ограничивает ток
• защищает от перегрузок
• увеличивает ресурс двигателя

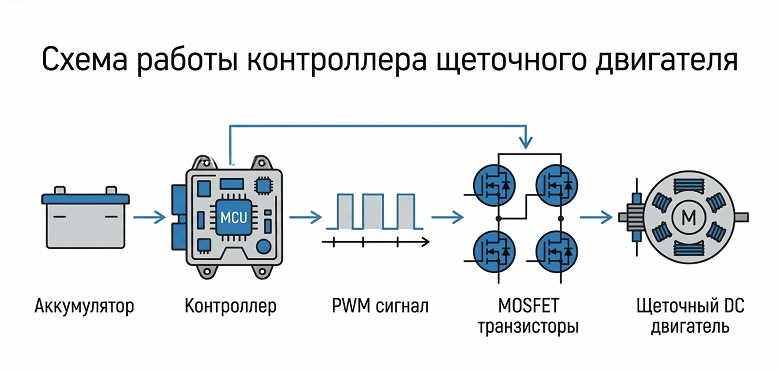

Как работает контроллер двигателя постоянного тока

Контроллер управляет подачей энергии на двигатель, используя несколько методов:

• PWM (ШИМ)
• изменение полярности
• контроль тока



ШИМ (PWM) управление

Контроллер быстро включает и выключает питание. Чем дольше сигнал включен — тем выше мощность двигателя.

• высокая эффективность
• минимальный нагрев
• плавная регулировка



Изменение направления

Реализуется через H-bridge — схему смены полярности питания.



Устройство контроллера щёточного двигателя

Основные компоненты:

• MOSFET транзисторы
• драйвер управления
• силовые цепи
• логика управления







































Типы контроллеров щёточных двигателей

Тип	Особенности	Где используется
PWM	Простота, эффективность	Транспорт, DIY
H-bridge	Реверс, торможение	Робототехника
Промышленные	Надежность, защита	Складская техника









Где применяются контроллеры щёточных двигателей

• электровелосипеды
• электроскутеры
• роботы
• конвейеры
• подъёмные механизмы



Как выбрать контроллер для щёточного двигателя



Напряжение

Должно совпадать с системой (24V, 48V, 72V).



Ток

Контроллер должен выдерживать пусковой ток. Рекомендуется запас 20–30%.



Мощность

W = U × I



Примеры контроллеров

Для электротранспорта используются контроллеры Kelly серии KDS:

• 24V модели
• 48V модели
• 72V модели

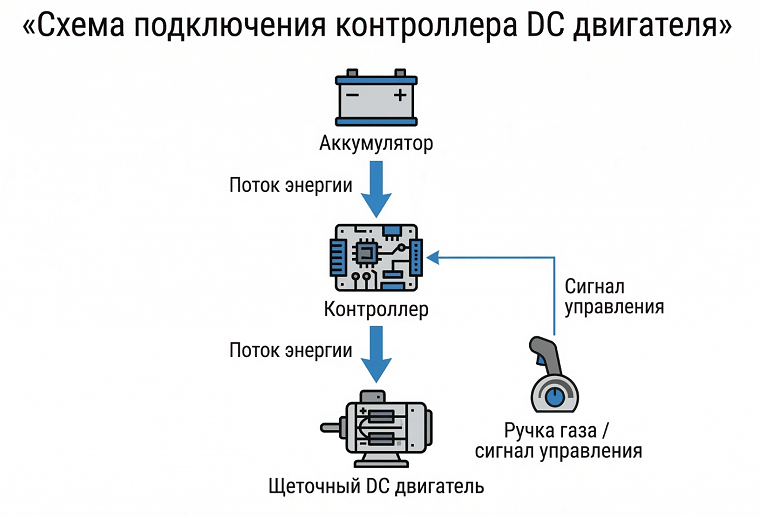

Подключение

Основные линии подключения:

• питание
• двигатель
• управление





















































Настройка

• ограничение скорости
• ограничение тока
• ускорение
• торможение



Типичные ошибки

Проблема	Причина
Перегрев	перегрузка, плохое охлаждение
Рывки	неправильный PWM
Не запускается	ошибка подключения









FAQ

Можно ли подключить напрямую?
Да, но без регулировки.

Что лучше — PWM или линейный?
PWM эффективнее.

Можно ли взять мощнее?
Да, это повышает надежность.



Вывод

Контроллер — ключевой элемент управления двигателем. Правильный подбор по напряжению и току обеспечивает стабильную и безопасную работу системы.
